CI-03T

  CI-03T 是我司研发的新一代高性能神经网络智能语音模组，集成了脑神经网络处理器 BNPU V3 和 CPU 内核，系统主频可达 220MHz，内置高达 640KByte 的 SRAM，集成 PMU 电源管理单元，高性能低功耗 Audio Codec+ClassAB 功率放大器 和多路 UART、IIC、IIS、PWM、GPIO、PDM 等外围控制接口；支持 DNN\TDNN\RNN 等神经网络及卷积计算，支持语音识别、声纹识别、语音增强、语音检测等功能；以及简单友好的客制化工具。能快速应用于智能家居，智能小家电，86 盒，玩具，灯具等需要语音操控的产品(例如风扇、智能门锁、扫地机、智能台灯、智能空调、智能茶壶等产品)。

  该模组分为两个版本：普通双咪版本，单咪 AEC 版本；它们的硬件区别请查看引脚定义（备注：在实际的智能公元编程时，请认准版本的对应）

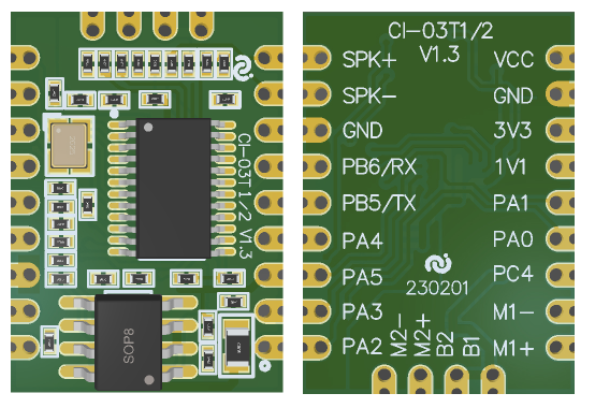

外观尺寸

特性

• 脑神经网络处理器 BNPU V3
  • 采用硬件 BNPU 进行神经网络运算，BNPU 升级为 V3 版本，增强 AI 语音处理功能，能 支
    持 DNN\TDNN\RNN 等神经网络及卷积运算，支持语音识别、声纹识别、语音增强、语音检测
    等功能
• CPU
  • 32 位高性能 CPU，运行频率最高支持 220MHz
  • 32-bit 单周期乘法器，支持 DSP 扩展加速
• 存储器
  • 内置 640KB SRAM
  • 内置 512bit eFuse
  • 内置 2MB Flash
• 音频接口
  • 内置高性能低功耗 Audio Codec 模块，支持双路 ADC 采样和单路 DAC 播放
  • 支持 Automatic Level Control (ALC)功能
  • 支持 8kHz/16kHz/24kHz/32kHz/44.1kHz/48kHz 采样率
  • 支持一路 IIS 音频扩展通路
  • 普通双咪版本模组内部不支持 AEC 功能
  • 单咪 AEC 版本支持内部 AEC 功能
• 电源管理单元 PMU
  • 内置 3 个高性能 LDO，无需外加电源芯片
  • 支持 5V 供电直接输入，供电范围最小支持 3.6V 输入，最大支持 5.5V 输入
• SAR ADC
  • 1 路 10bit SAR ADC 输入通道，采样频率可达 1MHz
• 外设和定时器
  • 3 路 UART 接口，最高可支持 3M 波特率
  • 1 路 IIC 接口，可以外接 IIC 器件进行扩展
  • 5 路 PWM 接口，灯控和电机类应用可直接驱动
  • 内置 4 组 32-bit timer
  • 内置 1 组独立看门狗（IWDG）
  • 内置 1 组窗口看门狗（WWDG）
• GPIO
  • 支持 9 个普通 GPIO 口，可以作为主控 IC 使用
  • 每个 GPIO 口可配置中断功能，支持上下拉可配置
  • 部分 GPIO 支持宽压 5V 电平信号直接通信，无需外接电平转换
• 固件烧录和保护
  • 支持 UART 升级和固件保护
• EMC 和 ESD
  • 良好 EMC 设计，支持 FCC 标准
  • 内部 ESD 增强设计，可通过 4KV 接触放电试验
  • 采用环保材料，支持通过 ROHS 和 REACH 测试
