原理图

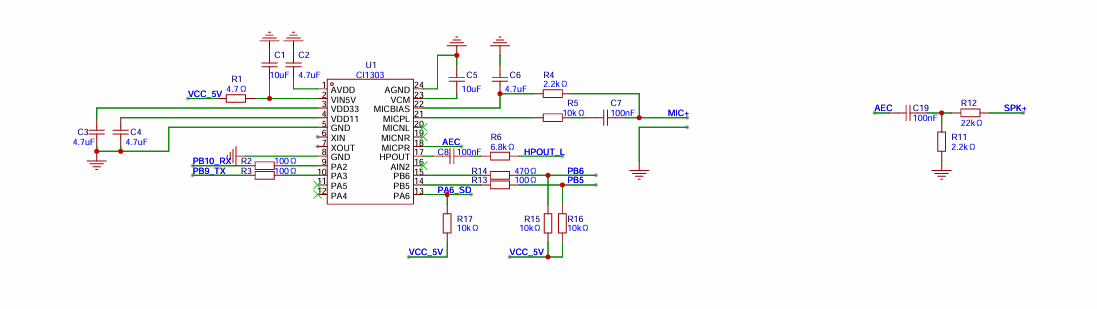

第一部分离线语音识别电路和AEC电路

• 离线语音芯片的最基础电路，该芯片是带内部晶振，可以不需要外部晶振。在CI-03T模块中麦克风电路是差分电路，在该应用场景中为了实现和另一个芯片的麦克风合并，将麦克风设计为单端电路，这部分软件在平台软件中需要设计。VCC脚上的电阻需要到0805的封装以上，是为了防止瞬间电流而存在。

• 右侧是AEC电路，可以理解为将喇叭信号经过计算降压后导入到MIC2中，从而实现回采喇叭的播报而打断。

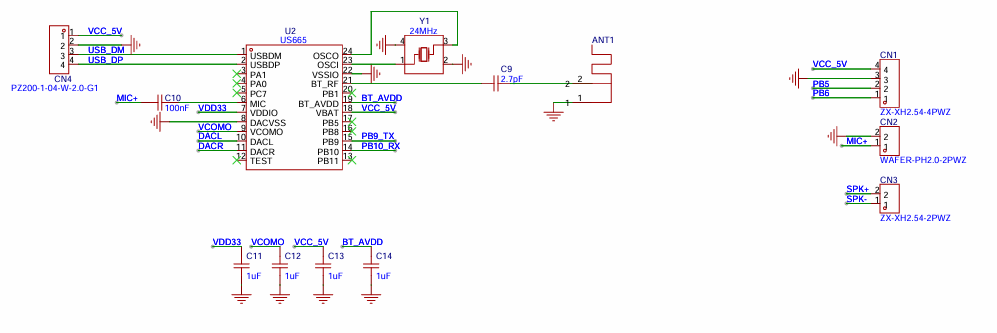

第二部分蓝牙芯片电路和端子电路

• 蓝牙语音芯片的最基础电路，该芯片没有内部晶振，需要外部晶振电路，下载口为1、2脚，下载是TTL协议，需要指定的烧录器才可以烧录，无法串口烧录。21脚是板载天线电路，连线部分不可铺地也不可省略，需要更远距离的识别可以联系客服定制外挂天线版本模块。

• 右侧三个端子：

  CN1 为离线语音部分下载、串口通信、供电功能

  CN2 为麦克风接口，设计为2.0mm端子

  CN3 为喇叭接口，设计为2.54mm端子

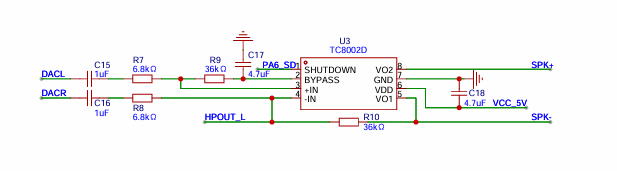

第三部分功放电路

• 需要注意这个部分有两个音频输入口，其中DACL、DACR为蓝牙部分音频信号输入，HPOUT_L为离线语音部分输入，功放输出的音频是不区分左右声道。
