CI-73T3/4 是我司研发的新一代高性能神经网络智能语音芯片，集成了脑神经网络处理器 BNPUV3.5 和 CPU 内核，系统主频可达 210MHz，内置高达288KByte 的 SRAM，集成 PMU 电源管理单元和 RC 振荡器，集成单通道高性能低功耗 Audio Codec 和多路 UART、IIC、PWM、GPIO 等外围控制接口。能快速应用于智能家居，智能小家电，86 盒，玩具，灯具等需要语音操控的产品(例如风扇、智能门锁、扫地机、智能台灯、智能空调、智能茶壶等产品)。

 该模组分为两个版本：CI-73T3(FLASH:1M),CI-73T4(FLASH:2M)

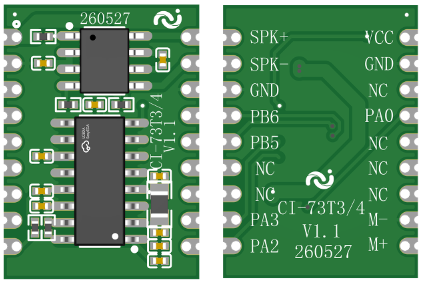

PCB外观

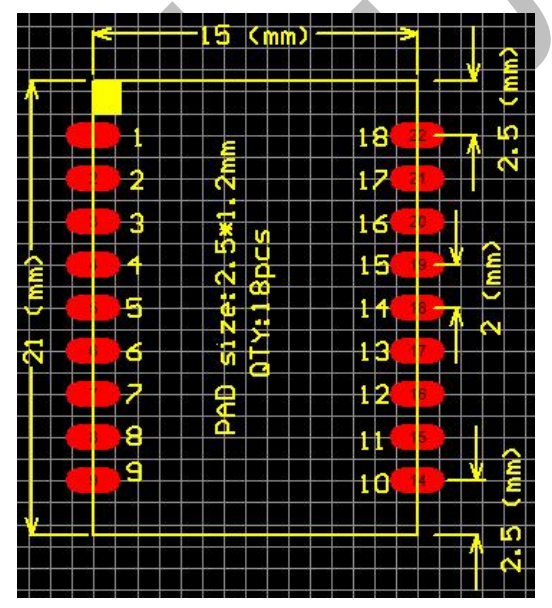

推荐焊盘尺寸

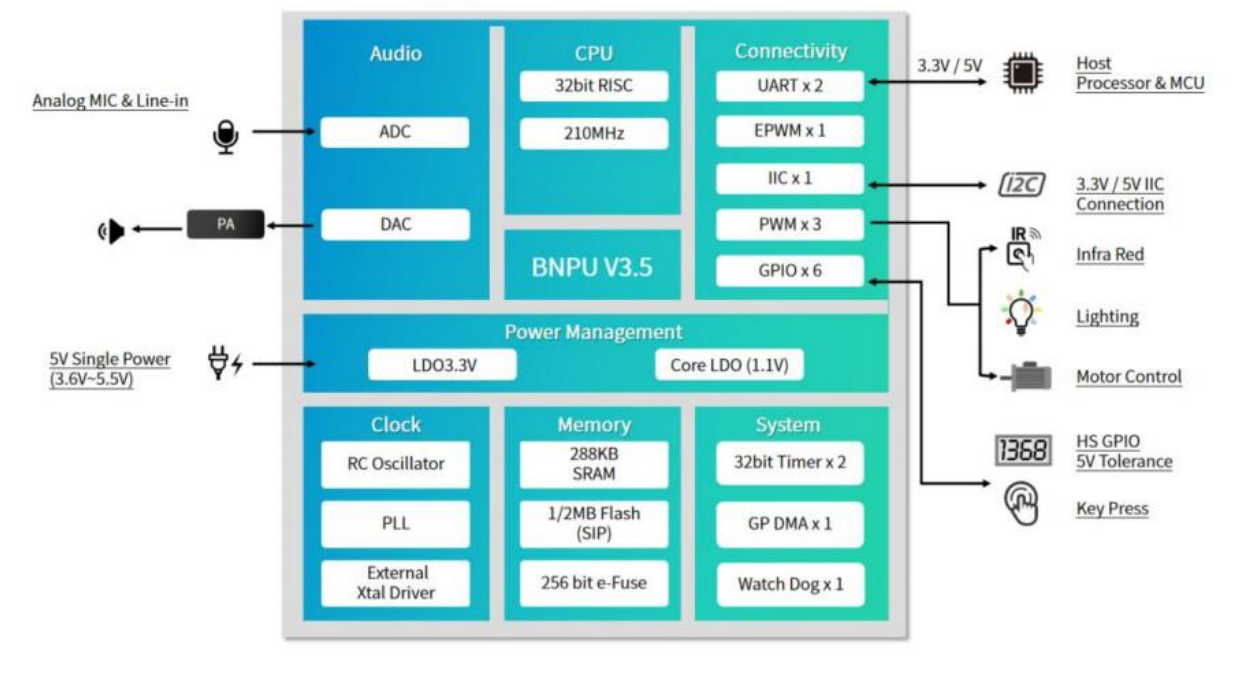

特性

 脑神经网络处理器 BNPU V3.5

• 采用 3.5 代硬件 BNPU 技术，支持 DNN\TDNN\RNN\CNN 等神经网络及并行矢量运算，可实现高性能语音识别、语音降噪等功能

  CPU

• 32 位高性能 CPU，运行频率最高支持 210MHz- 32-bit 单周期乘法器，支持 DSP扩展加速

  存储器

• 内置 288KB SRAM
• 内置 256bit eFuse
• 内置 1MB Flash（CI-73T3),内置 2MB Flash（CI-73T4)

  音频接口

• 内置高性能低功耗 Audio Codec 模块，支持单路 ADC 采样和单路 DAC 播放
• 支持 Automatic Level Control (ALC)功能
• 支持 8kHz/16kHz/24kHz/32kHz/44.1kHz/48kHz 采样率
• 支持 PA 功率放大器

  电源管理单元 PMU

• 支持 5V 供电直接输入，供电范围最小支持 3.6V 输入，最大支持 5.5V 输入

  时钟

• 内置 RC 振荡器

  外设和定时器

• 2 路 UART 接口，最高可支持 3M 波特率
• 1 路 IIC 接口，可以外接 IIC 器件进行扩展
• 3 路 PWM 接口，灯控和电机类应用可直接驱动
• 内置 2 组 32-bit timer - 内置 1 组独立看门狗（IWDG）

  GPIO

• 支持 5 个 GPIO 口，可以作为主控 IC 使用
• 每个 GPIO 口可配置中断功能，支持上下拉可配置

  EMC 和 ESD

• 内部 ESD 增强设计，可通过 4KV 接触放电试验
