SU-03T 是一款低成本、低功耗、小体积的离线语音识别模组,能快速应用于智能家居,各类智能小家电,86 盒,玩具,灯具等需要语音操控的产品。

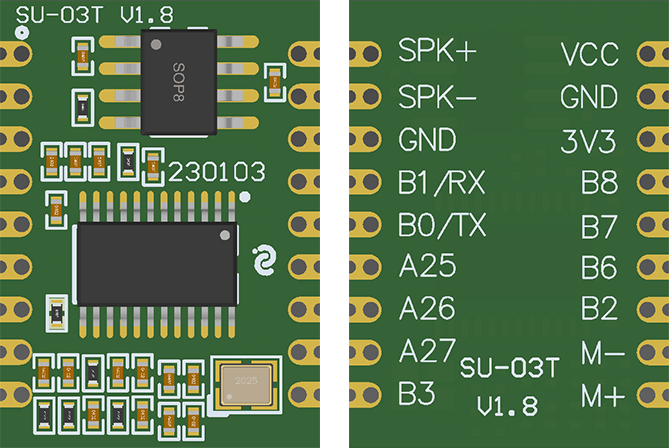

外观尺寸

特性

  • 32bit RISC 内核,运行频率 240M
  • 支持 DSP 指令集以及 FPU 浮点运算单元
  • FFT 加速器:最大支持 1024 点复数 FFT/IFFT 运算,或者是 2048 点 的实数 FFT/IFFT 运算
  • 内置高速 SRAM,内置 2MB FLASH
  • 内置 2.4W、单声道 AB 类功放
  • 支持 1 路驻极体麦
  • 支持 I2S input/output
  • 支持 5V 电源输入
  • 内置 5V 转 3.3V,3.3V 外部负载不超过 150mA
  • RC 12MHz 时钟源和 PLL 锁相环时钟源
  • 内置 POR(Power on Reset),低电压检测和看门狗
  • 所有 GPIO 均可配置为外部中断输入和唤醒源
  • 1 个标准 SPI Master 接口,最高速率 30MHz
  • 1 个 SPI Slave 接口最高速率 30MHz
  • 1 个全双工 UART 最高速率 3Mbps,串口电压 3.3V
  • 1 个 I2C 主/从控制器最高速率 400kHz
  • 2 个 PWM 输出
  • 1 个 12-bit SAR-ADC 最大 450Khz 采样率

主要参数


管脚定义

SU-03T 模组共接出 18 个接口,如图 2.1,表 2.2 是接口定义。


注意:UART0 串口 B0,B1 引脚是调试器的烧录口,串口烧录使用 UART1 (B6,B7 脚),B2/B3 为升级狗烧录/脱机烧录(建议生产使用),具体烧 录方式查看烧录文档。

电气参数

电气特性

回流焊曲线图

应用电路
